Çok aşamalı silindir
Jiangsu Wanchuan Hidrolik Machinery Equipment Co., Ltd., Hidrolik Makine ve Ekipmanların Profesyonel Bir Üreticisidir, Şirket 2007 yılında kuruldu, Jiangsu ve Huaihuai'nin 40, {{{Huaihuai'den daha fazla alan, daha fazla alan, daha fazla bir alanda yer alan Yangzhou'nun eski kentinde bulunur, daha fazla alan, daha fazla alan, daha fazla alan, daha fazla alan, daha fazla alan, 20, 000 metrekare, toplam varlık 50 milyon yuan, 50 milyon yuan kayıtlı sermaye.
Neden Bizi Seçin
Yüksek kalitede
E-sıvımız Çin Hükümeti'nden QS lisansı ve Almanya TUV ve diğer uluslararası kalite test kurumlarından kalite onayına ulaşıldı.
Zengin Deneyim
Yönetim ve Ar -Ge personelimiz elektronik sigara endüstrisinde uzun yıllar deneyime sahiptir.
OEM hizmeti
Dünya çapındaki müşterilerden gelen istek başına farklı lezzetler sağlayabiliriz.
Tek elden çözüm
Şirket, küresel pazarlar için elektronik sigara araştırma, geliştirme, üretimi ve satışlarına odaklanan profesyonel bir üreticiydi.
Jiangsu Wanchuan'ın çok aşamalı silindiri, verimli ve basit hidrolik güç gerektiren uygulamalar için tasarlanmıştır. Bu tip silindir, pistonu uzatmak için hidrolik basınç kullanır ve geri çekilmek için yerçekimi veya mekanik yaylar gibi dış kuvvetlere dayanır.
Jiangsu Wanchuan'ın çok aşamalı silindiri, kompakt bir biçimde genişletilmiş strok uzunlukları sağlamak için tasarlanmıştır. Bu yenilikçi silindir, aşırı alan gerektirmeden daha fazla uzatma ve geri çekilmeye izin verir, bu da alanın sınırlı olduğu ancak uzun vuruşların gerekli olduğu uygulamalar için idealdir.
İster gemilerde, açık deniz platformlarında veya kıyı uygulamalarında kullanılırsa, bu silindirler tuzlu su, nem ve değişen sıcaklıklara maruz kalmasına rağmen güvenilir performans sağlar.
Jiangsu Wanchuan'ın Deniz Takım Silindiri, deniz ortamlarının benzersiz taleplerini yerine getirmek için özel olarak tasarlanmıştır. Bu silindirler, çeşitli deniz uygulamalarında gereklidir, sert koşullarda güvenilir ve güçlü performans sağlar.
Pres için hidrolik silindirimiz, endüstriyel presler için gerekli yüksek basınçlı performansı sağlamak için tasarlanmıştır. Bu silindirler, pres operasyonlarında gerekli olan muazzam kuvvetleri işleyebilir ve sorunsuz ve verimli bir performans sağlar.
Jiangsu Wanchuan'ın 8000 tonluk silindiri en zorlu endüstriyel uygulamalar için tasarlanmıştır. Bu silindir, ağır hizmet görevlerini yerine getirmek için gereken muazzam gücü sağlar ve aşırı basınç altında bile güvenilir bir performans sağlar.
Jiangsu Wanchuan'ın 10000 tonluk silindiri, büyük ölçekli endüstriyel uygulamalar için olağanüstü güç sunmak üzere tasarlanmıştır. İster inşaat, üretim veya ağır makinelerde kullanılırsa, bu silindir işi yapmak için gerekli gücü sağlar.
Pres için 10000 ton hidrolik silindir
Jiangsu Wanchuan'ın pres için 10000 ton hidrolik silindir, talep eden endüstriyel görevler için yüksek kuvvetli yetenek sunuyor. Bu silindir, büyük ölçekli presleme uygulamalarında gereken önemli basınçları işlemek için tasarlanmıştır.
Pres için 8000 ton hidrolik silindir
Pres için 8000 ton hidrolik silindirimiz, pres operasyonlarında optimum kuvvet uygulamak için tasarlanmıştır ve büyük ölçekli endüstriyel görevleri ele almak için gereken gücü sağlar.
Çok aşamalı silindirler, birden fazla aşamayı tek, verimli bir birime birleştirerek çeşitli endüstrilerde çok yönlülük sunar. Kapalı alanlarda hassas kontrol ve önemli hareket gerektiren uygulamalarda kullanılırlar. Çok aşamalı silindir, genel silindir boyutunu en aza indirirken strok uzunluğunu en üst düzeye çıkaran kompakt bir tasarıma sahiptir. Bu, otomotiv asansörleri, teleskopik konveyörler ve alan verimliliğinin çok önemli olduğu diğer makineler gibi uygulamalarda özellikle avantajlıdır.
Çok aşamalı silindirin faydaları
Daha büyük inme aralığı
Çok aşamalı hidrolik silindir, sürekli çok aşamalı çalışma yoluyla daha büyük bir strok aralığı elde edebilen çoklu pistonlar ve silindirlerden oluşur. Bu, uzun vuruşlar veya büyük yer değiştirmeler gerektiren uygulamalar için kullanışlıdır.
Daha büyük itici
Çok aşamalı hidrolik silindirdeki çoklu pistonlar üst üste binerek daha fazla itme kapasitesine sahip olur. Büyük güç taşıması veya ağır yük koşulları altında uygulanması gerektiğinde, çok aşamalı hidrolik silindirler gereksinimleri daha iyi karşılayabilir.
Kurulum Alanını Kaydet
Çok aşamalı hidrolik silindirler sınırlı bir alanda daha fazla itme ve inme elde edebilir, böylece kurulum alanından tasarruf edebilir. Bu, uzay kısıtlı mühendislik ve mekanik tasarımlar için çok avantajlıdır.
Daha pürüzsüz hareket
Çok aşamalı hidrolik silindir, daha pürüzsüz bir hareket elde etmek için bölümlerde çoklu pistonlar aracılığıyla çalışır. Bu, bazı endüstriyel otomasyon sistemleri gibi hassas kontrol ve düzgün hareket gerektiren uygulamalar için önemlidir.
Esneklik ve çok işlevli
Çok aşamalı hidrolik silindir, hidrolik sistemin esnekliğini artıran farklı pistonların çalışma dizisini ve güç dağılımını kontrol ederek birçok farklı hareket modu ve fonksiyonunu gerçekleştirebilir.
Verimliliği artırmak
Bazı uygulamalarda, çok aşamalı hidrolik silindirlerin kullanımı hidrolik sistemin verimliliğini artırabilir, enerji kaybını azaltabilir ve sistemin enerji tüketimini azaltabilir.
Güvenilirlik ve istikrar
Çok aşamalı hidrolik silindirlerin tasarımı, genellikle yüksek güvenilirlik ve stabilite ile tamamen optimize edilmiştir ve zorlu ortamlar ve yüksek yük koşulları altında stabil bir şekilde çalışabilir.
Çok aşamalı silindir tipleri
Tek oyunculu teleskopik silindirler
En temel ve yaygın olarak kullanılan tasarım, tek oyunculu teleskopik silindirdir. Tıpkı tek bir çubuk silindiri gibi hidrolik basınç ile uzatılır ve dış kuvvet, böyle bir yerçekimi yardımıyla geri çekilir. Silindirin geri çekilmesi, sıvı basıncı rezervuara salındığında meydana gelir ve bu da yükün ağırlığının mekanik kayıpların ve sürtünmenin üstesinden gelmesine izin verir. Tek oyunculu silindirler, bir damperli kamyon üzerindeki döküm gövdesi gibi her zaman bir tür yük mevcut olduğunda kullanılır.
Çift oyunculuk teleskopik silindirler
Hidrolik basınç, genişlemek ve geri çekilmek için çift eylemli bir teleskopik silindir tarafından kullanılır. Tasarım, tek oyunculuk eşdeğerinden daha karmaşık olsa da, geri çekilme döngüsü üzerinde kontrol gerektiğinde veya harici geri çekilme kuvveti olmadığında durumlarda tek seçimdir. Çöp kompaktörleri, roll-on\/roll-off kamyonları ve ekskavatör kürekleri klasik uygulamalara örnektir.
Kombinasyon teleskopik hidrolik silindirler
İsimleriyle ima edildiği gibi, kombinasyon teleskopik silindirler, tek veya çift etkili olabilen, strokun bir kısmı için hidrolik basınç kullanan ve yerçekimi veya diğer dış kuvvetten geri çekilen piston çubuklarına sahiptir. Bu çok aşamalı teleskopik silindirler genellikle büyük mobil sondaj kulelerinde ve diğer ağır hizmet uygulamalarında bulunur.
Çok aşamalı silindirin uygulanması
Madencilik ekipmanı
Maden madenciliği sisteminde, perforatörler, şaft delme kuleleri gibi madenlerin tünellenmesi ve madenciliği ile ilgili makine ve ekipmanlar, sondaj kuleleri, yol başlıkları, madencilik ekskavatörleri, iyi batan makineler, şarj makineleri, maden yükleme makineleri, vb.
Kaldırma ekipmanı
Yani, madencilik endüstrisinde madencilik vinçleri, batan vinçler, vinçler gönderme, geri dönüş vinçleri, tırmık vinçleri, pnömatik vinçler, damper vinçleri vb.
Ezme ve öğütme ekipmanı
Yani, ezme ve öğütme cevheri, ezme makineleri, taşlama makineleri, vb. Ekleme ekipmanı, yani malzemeler ekran yüzeyinden geçtiğinde titreşimli ekranlar ve diğer tarama makineleri gibi farklı parçacık boyutlarını ayırt edebilen mekanik ekipman.
Çamaşır ekipmanı
Yani, sınıflandırma makineleri, yerçekimi ayırma makineleri, flotasyon makineleri, manyetik ayırma makineleri, susuzlaştırma makineleri, özel mineral işleme makineleri ve diğer mineral işleme makineleri gibi çeşitli teknolojik mineral zenginleştirme süreçlerinde yer alan mekanik ekipman.
Çok aşamalı silindir bileşenleri
Silindir varil
Bu bileşen, genel yapıyı oluşturan diğer unsurları bir araya getirir. Onları bir birim olarak verimli bir şekilde çalışacak şekilde hizalamalı tutar.
Piston çubuğu
Esasen stabilite sağlayan piston çubuğu, pistonu kafa\/taban plakası alanlarına bağlar. Borunun içindeki sıvı akışı tarafından üretilen basınç zorlamaları altında iyi şekli korumak için gerekli mukavemetle sadece bir yönde hareket sağlar.
Silindir başı ve taban
Baş ve taban plakaları aynı amaca hizmet eder. Çubuğun çevresine sıkıca takılan contalar veya bezlerle kombinasyon halinde, çalışma sırasında borulardan toz parçacıklarını uzak tutmaya yardımcı olurlar. Hala alanları sulamak gibi kritik işler için gereken sabit baskıyı koruyorlar. Portlar, sıvıların seyahat edebileceği yollar oluşturur ve uzun süreli kullanım dönemlerinde düzgün bir işlev ve sorunsuz performans sağlar.
Silindir varil
Hidrolik silindirin ana bileşeni, pistonu içeren dikişsiz çelik tüptür. Tüp, silindirin sorunsuz hareket ettiğini garanti eder. Baskıya ve aşınmaya dayanabilmelidir. İç basınç bölgelerinin güvenli bir şekilde eklenmesi için yeterince güçlüdür. İnşaattaki kalitesini ve dayanıklılığını garanti etmek için, Honlanmış Tüpler, kullanılmadan önce tasarım, ısıl işlem, kaplama düzeneği ve test aşamalarını içeren yüksek hassasiyetli tolerans işleme süreçlerinin bir parçası olarak kullanılır.
Piston
Bir hidrolik silindirin önemli kısmı, güç üretmek ve doğrusal hareket oluşturmak için silindirik namlunun içindeki basınç bölgelerini bölen pistondur. Bu kuvveti aktarması gereken yüke doğru taşıyan piston çubuğuna doğrudan bağlanır. Optimal verimlilik için kendisi ve duvarlar arasındaki contalar güvenli kalmalıdır. O-rings, U-farlar veya V-ring sızdırmazlık maddeleri, her iki uçtaki ipliklerin etrafına sıkıca bağlanarak, hem yüksek stres seviyelerine dayanabilen cıvatalar veya fındıklarla bağlayarak bu gücü garanti eder.
Piston çubuğu
Silindir çubuğu, yaygın olarak piston çubuğu olarak adlandırılan, hidrolik silindir düzeneğinde önemli bir elementtir. Bu krom kaplama çelik kısım, çalışma hareket yoluyla yapılabilmesi için makine bileşenini silindire bağlar.
Çok Aşamalı Silindir Nasıl Seçilir
Doğru silindir türünü seçin
Endüstriyel uygulamalar için iki temel hidrolik silindir tasarımı, kravat çubuğu ve kaynaklı silindirlerdir. ABD'de bu en yaygın silindir tipidir. Plastik makineleri ve takım tezgahları gibi çoğu genel endüstriyel uygulamada kullanılırlar, ancak 3, 000 psi maksimum çalışma basıncı ile sınırlı olma eğilimindedirler. Silindirler NFPA standartlarına göre oluşturulmuştur, bu da boyutlarını ve basınç derecelendirmelerini bu standarda göre inşa edilmiş diğer herhangi bir silindirle değiştirilebilir hale getirir.
Uygun montajları seçin
Montaj yöntemleri de silindir performansında önemli bir rol oynar. Silindir montaj yöntemi ilk olarak silindir gövdesinin sabit veya pivotlar olup olmadığına bağlıdır. Sabit silindirler için, silindirin merkez hattındaki sabit montajlar genellikle düz çizgili kuvvet aktarımı ve minimal aşınma için en iyisidir. Farklı varyasyonlar arasında flanş montajları genellikle tercih edilir. Yükler silindir üzerinde ortalanmıştır ve karşıt kuvvetler dikdörtgen veya yuvarlak flanşlarda eşit derecede dengelenir. Güçlü ve katıdırlar ama yanlış hizalama için çok az toleransa sahiptirler. Uzmanlar, itme yükleri için kapak bağlantıları ve çekme yükleri için çubuk uçlu montajlar önerir.
Silindir gövdesi hareket ettiğinde doğru pivot montajlarını seçin
Pivot montajları, silindir merkez hattında emme kuvveti ve bir silindir değiştirme hizalamasına bir düzlemde hizalanmasına izin verir. Yaygın tipler arasında Clevis, Trunnion ve küresel taşıyan montajlar bulunur. Silindir mühendisleri, düz yataklara sahip olanlar üzerinde küresel rulmanlarla Cleavis montajlarını tercih ederler, çünkü biraz daha yanlış hizalanmaya izin verirler ve dolayısıyla biraz daha affedicidir. Bununla birlikte, arka bir krisik üzerinde küresel bir yatak kullanıyorsanız, aynı zamanda küresel bir çubuk gözü gibi pivotların bir çubuk sonu eki önerirler. Kombinasyon, herhangi bir yan yükleme veya potansiyel yanlış hizalamayı telafi etmeye yardımcı olur.
Piston çubuğu çapı kritik
Belki de hidrolik tasarımdaki en yaygın hata, piston çubuğunu vurgulamaktır, bu da bir silindiri stres, aşınma ve başarısızlığa daha yatkın hale getirir. Piston çubuğu çapları 0. 5 ila 20 inçten fazla değişebilir, ancak mevcut yükler için boyutlandırılmalıdır. Bir push uygulamasında, çubuk burkulmasını veya bükülmeyi önlemek için çubuk çapını Euler hesaplamalarına dayanarak düzgün bir şekilde boyutlandırmak son derece önemlidir.
Çok aşamalı bir silindir nasıl tasarlanır?
Bir silindir türü seçin
Uygulamanın bir yönde veya her ikisinde güç gerektirip gerektirmediğine bağlı olarak tek veya çift oyunculuk silindirine ihtiyaç olup olmadığına karar verin.
Boyut ve özellikleri hesaplayın
Gereken kuvvete ve mevcut çalışma basıncına dayanarak, delik boyutunu hesaplayın. Çubuk çapının burkulmayı önlemek için yeterli olduğundan ve herhangi bir montaj veya yük gereksinimini karşıladığından emin olun.
Malzeme ve kaplamalar seçin
Gerekli mukavemeti ve korozyon direncini sağlayan silindir gövdesi ve çubuk için malzemeleri seçin. Çevresel maruziyetlere bağlı olarak ek koruma için kaplamalar gerekebilir.
Contaları ve yatakları tasarlayın
Sistemin basıncını ve termal veya kimyasal kaygıları işleyebilecek contaları seçin. Benzer şekilde, yüke ve hizalama sorunlarına dayanabilecek yatakları seçin.
Üretilebilirlik için tasarım
Tasarımın üretim, mevcut işleme teknikleri, maliyet etkinliği ve montaj süreçleri göz önüne alındığında mümkün olduğundan emin olun.
Ayrıntılı mühendislik çizimleri oluşturun
Tüm boyutları, toleransları ve malzeme özelliklerini belirten ayrıntılı çizimler üretin.
Prototip ve test
Tam üretimden önce, denetleme ve test için bir prototip oluşturun. Tüm performans kriterlerini karşılamasını sağlamak için prototipi çalışma basınçlarına, yüklere ve döngülere maruz bırakın.
Analiz et ve rafine et
Test ettikten sonra, sonuçları analiz edin ve performansı artırmak veya herhangi bir sorunu ele almak için tasarımı gerektiği gibi hassaslaştırın.
Çok aşamalı silindir nasıl korunur
Korozyonu ve paslanmayı önleyin
Çok aşamalı silindirin piston kısmı, çalışma durumundaki silindirden uzanacağından, oksit ve asit gazlarının korozyonu nedeniyle paslanamaz. Önemli bir yük taşıyan parça olarak, piston aşınmış ve paslanmışsa, iş sırasında kırılması muhtemeldir, bu nedenle pistonun aşındırılmasını önlemek için, onu korumak için uygun miktarda gres uygulamak gerekir.
Kutuyu açın ve yağı değiştirin
Çok aşamalı silindir uzun süre kullanıldıktan sonra, ona giren az çok yabancı madde olacaktır. Yabancı madde girildikten sonra, kullanım sırasında sürtünme artacak ve çok aşamalı silindire zarar verecektir. Ek olarak, hidrolik yağın kullanım süresi sınırsız değildir. Yağ uzun süre değiştirilmezse, çok aşamalı silindirin içini hasar veya aşındırır. Çok aşamalı silindire elverişli olmayan bu tür bir sorunun, kutuyu açıp hidrolik yağı değiştirerek çözülmesi gerekir.
Tampon aygıtla donatılmış
Kullanımdaki çok aşamalı silindirin uygunsuz hızı servis ömrünü etkileyecektir, bu nedenle hidrolik silindir çalıştığında çalışma hızını kontrol etmek gerekir. İdeal hız saniyede iki metre içinde kontrol edilir ve hız kontrolü tampon cihazı ile donatılabilir, böylece çok aşamalı silindir korunabilir, bu da çalışmayı ve servis ömrünü uzatmayı daha güvenli hale getirebilir.
Çok aşamalı silindir kurulumu için önlemler
Ayağa monte edilmiş hareketli silindir için, merkezi eksen, contalara kolayca zarar verebilen ve pistonda hasara neden olan yanal kuvvetleri önlemek için yük kuvvetinin ekseni ile eş merkezli olmalıdır. Hareketli nesnenin hidrolik silindirini monte ederken, silindiri hareketli nesnenin kaydırma ray yüzeyinde hareketli yönüne paralel tutun.
Hidrolik silindir gövdesinin sızdırmazlık kapağı vidasını takın ve pistonun termal deformasyonun etkisini önlemek için dalgalanmadan tam vuruşta hareket ettiğinden emin olmak için yatay olarak sıkın.
Hidrolik silindir hidrolik sistemde önemli bir bileşendir. Genellikle temizlik veya diğer amaçlar için, genellikle hidrolik silindiri söker ve daha sonra kurulum faktörleri nedeniyle hidrolik sistemde hasar görmeyi önlemek için yukarıda belirtilen yöntemleri kullanarak takarız.

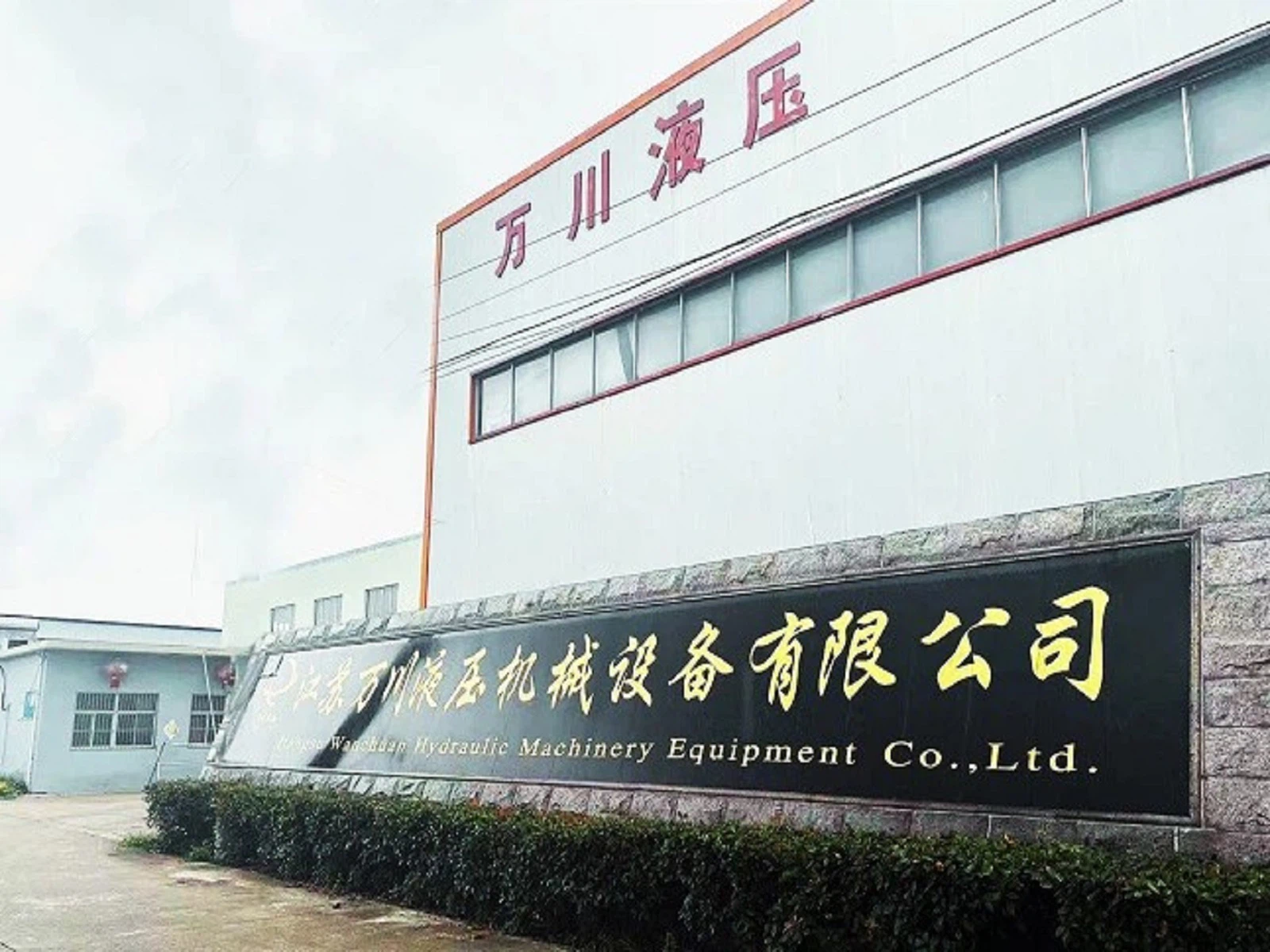

Fabrika resimleri
SSS
S: Çok aşamalı bir silindirin teleskoplama mekanizması nasıl çalışır?
S: Çok aşamalı teleskopik hidrolik silindirlerin kullanıldığı tipik uygulamalar nelerdir?
S: Çok aşamalı bir teleskopik hidrolik silindir seçerken bazı önemli tasarım hususları nelerdir?
S: Hidrolik silindirlerin üretim süreci nedir?
S: Bir hidrolik silindir nasıl çalışır?
S: Hidrolik adım adım nasıl çalışır?
S: Çok aşamalı silindir nedir?
S: Çok konumlu silindir nedir?
S: 2 aşamalı bir silindir nasıl çalışır?
S: Tek aşamalı bir hidrolik silindir nedir?
S: Tek aşamalı ve çok aşamalı sıkıştırma arasındaki fark nedir?
S: Çok aşamalı sıkıştırmanın amacı nedir?
S: Çok aşamalı bir pnömatik silindir nasıl çalışır?
S: Sıkıştırma neden birden fazla aşamada yapılır?
S: Neden tek aşamalı bir yerine iki aşamalı bir kompresör kullanabiliriz?
S: Üç tip hidrolik silindir nedir?
S: Tek etkili bir silindirin avantajları nelerdir?
S: Tek silindir ve çoklu silindirli motorlar arasındaki fark nedir?
S: İki hidrolik silindiri nasıl senkronize edersiniz?
S: Çok aşamalı bir hidrolik silindir nasıl çalışır?
Popüler Etiketler: Çok Aşamalı Silindir, Çin Çok Aşamalı Silindir Üreticileri, Tedarikçiler, Fabrika, aksesuar silindiri, İçi boş hidrolik silindir, minyatür silindir, paketlenmiş silindir, Güvenlik Standart Silindir, şoka dayanıklı silindir
